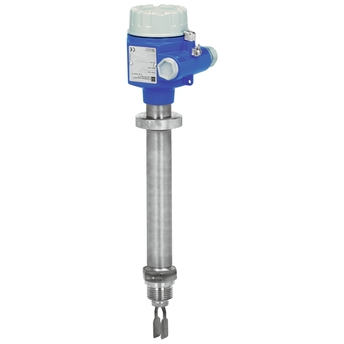

Name: Liquiphant S FTL70
Brand: Endress+Hauser
Availability: InStock

Este producto ya no se encuentra disponible.

Consulte la nueva generación en la sección predecesor / sucesor o contacte con su entidad local de Endress+Hauser.

Predecesor

Sucesor

F

L

E

X
Liquiphant FTL64

Un detector de nivel para líquidos calientes y bombeables
Más información

Cargando precio

Precios no disponibles temporalmente

Precio tras inicio de sesión

Price on request

Activando precio

precio: proporcionar información

from CHF ??.-

Simple products
Easy to select, install and operate

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos estándar
Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos de alta gama
Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos especializados
Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

¿Qué es FLEX?

Gamas FLEX	Excelencia técnica	Simplicidad
F L E X Gama Fundamental Satisfaga sus necesidades básicas de medición	Excelencia técnica	Simplicidad
F L E X Gama Lean Maneje los principales procesos fácilmente	Excelencia técnica	Simplicidad
F L E X Gama Extended Optimice sus procesos con tecnologías innovadoras	Excelencia técnica	Simplicidad
F L E X Gama Xpert Domine las aplicaciones más exigentes	Excelencia técnica	Simplicidad Variable

Más información acerca de las gamas FLEX

Principio de medida

Líquidos con vibración
Característica / Aplicación

Concepción de la caja de tipo modular
Altas temperaturas de proceso de hasta 280 °C
Extensa gama de conexiones a proceso
Interfaces analógicas y de bus
Amplio abanico de certificados (p. ej., Ex, WHG)
Compacto, p. ej., tuberías
Sellado dual/segunda línea de defensa
Especialidades

Detección de espuma
Se detecta cambio de densidad
segunda línea de defensa
Suministro / Comunicación

PROFIBUS PA
19...253V AC
10...55V DC-PNP
19...253V AC bzw 10...55V DC
8/16mA, 11...36V DC
NAMUR
PFM
Temperatura ambiente

-50 °C...+70 °C
(-58 °F...+158 °F)
Temperatura del proceso

-60 °C...+280 °C
(-76 °F...+540 °F,
(300°C / 572 °F 50h, acumuladas
Presión de proceso absoluta / límite de sobrepresión máx.

Vacío...100 bar
(Vacío...1450 psi)
Principales partes húmedas

316L / Aleación
PFA y Enamel sobre pedido
Conexión a proceso

Cuerda:
G3/4A, G1A, R3/4", R1, NPT3/4, NPT1
Brida:
DIN DN25...DN100,
ASME 1"...4",
JIS 25A...100A
Longitud del sensor

65mm (2.56")
Comunicación

PROFIBUS PA
19...253V AC
10...55V DC-PNP
19...253V AC bzw 10...55V DC
8/16mA, 11...36V DC
NAMUR
PFM
Certificados / Aprobaciones

ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI
Aprobaciones de seguridad

SIL
Aprobaciones de diseño

EN 10204-3.1
NACE MR0175, MR0103
ASME B31.3
AD2000
Aprobación marítima

GL/ ABS
Opciones

Carcasa de uso rudo de acero inoxidable principalmente para la industria de gas y combustible
Componentes

FTL325P/FTL375P Interfaz PFM
FTL325N/FTL375N Interfaz NAMUR

Filter

Buscar descargas por número de serie

Configurar para descargar los dibujos CAD de este producto

Configurar

163 documentos

Información técnica (TI)

Liquiphant S FTL70, FTL71 Technical Information

Información técnica (TI)

Versión en inglés - 02/2017

New version available in English

High-temperature point level switch for all kinds of liquids

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
13/02/2017
09/07/2010
16/06/2009
06/10/2005

Idioma:	Inglés
Versión:	13/02/2017
Tamaño del archivo:	962.1 KB
Nombre del archivo:	TI00354FEN_1316.pdf

Manual de instrucciones (BA)

Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA

Manual de instrucciones (BA)

Versión en inglés - 08/2004

New version available in English

Vibration Limit Switch
Level limit switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticals

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
10/08/2004

Idioma:	Inglés
Versión:	10/08/2004
Tamaño del archivo:	836 KB
Nombre del archivo:	BA141FEN.pdf

Instrucciones breves (KA)

Bedienungsanleitung/ Operating Instuction Liquiphant.

Instrucciones breves (KA)

Versión en inglés - 05/2008

New version available in English

Sliding Sleeve

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
01/05/2008
01/11/1998

Idioma:	Inglés
Versión:	01/05/2008
Tamaño del archivo:	314.8 KB
Nombre del archivo:	KA100fa6_0308.pdf

Instrucciones breves (KA)

Liquiphant S FTL70, FTL71 Operating Instructions

Instrucciones breves (KA)

Versión en inglés - 01/2017

New version available in English

High-temperature point level switch for all kinds of liquids

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
20/01/2017
29/06/2016
09/07/2010
01/02/2006

Idioma:	Inglés
Versión:	20/01/2017
Tamaño del archivo:	1.1 MB
Nombre del archivo:	KA00172FA6_1417.pdf

Instrucciones breves (KA)

Exchange of sensor on Liquiphant M/S

Instrucciones breves (KA)

Versión en inglés - 04/2012

New version available in English

Exchange of sensor on Liquiphant M/S

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
24/04/2012

Idioma:	Inglés
Versión:	24/04/2012
Tamaño del archivo:	398.2 KB
Nombre del archivo:	KA00529FA2_0908.pdf

Instrucciones breves (KA)

Bedienungsanleitung/ Operating Instuctions Liquiphant M/S + FEL57

Instrucciones breves (KA)

Versión en inglés - 02/2017

New version available in English

Selbsttest
Self test

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
27/02/2017
01/03/2002

Idioma:	Inglés
Versión:	27/02/2017
Tamaño del archivo:	227.1 KB
Nombre del archivo:	KA00147FA6_1316.pdf

Instrucciones de instalación (EA)

EA Fork protection Marine application

Instrucciones de instalación (EA)

Versión en inglés - 09/2024

New version available in English

Liquiphant

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
30/09/2024
31/01/2024

Idioma:	Inglés
Versión:	30/09/2024
Tamaño del archivo:	486.8 KB
Nombre del archivo:	EA01463FEN_0224-00.pdf

Instrucciones de instalación (EA)

Diagnostics plug Installation instruction

Instrucciones de instalación (EA)

Versión en inglés - 04/2015

New version available in English

Liquiphant M/S/FailSafe, Soliphant T/M

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
24/04/2015
11/10/2012

Idioma:	Inglés
Versión:	24/04/2015
Tamaño del archivo:	71.5 KB
Nombre del archivo:	EA01063FA2_0215.pdf

Instrucciones de instalación (EA)

Cover for housing T13 terminal compartment Installation instruction

Instrucciones de instalación (EA)

Versión en inglés - 02/2022

New version available in English

Liquiphant M/S, Soliphant M, Liquicap M, Solicap M/S

Seleccionar otros idiomas, versiones y ver detalles Ocultar selección y detalles

	EN	ES
24/02/2022
15/08/2014
09/08/2012

Idioma:	Inglés
Versión:	24/02/2022
Tamaño del archivo:	119 KB
Nombre del archivo:	EA01050FA2_0322.pdf

Cargar más resultados

Filter

Buscar piezas de repuesto por número en el dibujo

60 spare parts & accessories

Cover F13 Ex Alu, gasket

Número de dibujo

Referencia

20

52002698
Cover F17 Alu, gasket

Número de dibujo

Referencia

20

52002699
Cover T13 Alu, gasket EPDM

Número de dibujo

Referencia

20

52006903
Cover F16 grey, PBTP, gasket

Número de dibujo

Referencia

20

52025606
Cover F16 transparent, gasket

Número de dibujo

Referencia

20

52025790
Cover F27 316L, gasket EPDM

Número de dibujo

Referencia

20

71114754
Adapter set housing/electronics FTL5x/7x

Número de dibujo

Referencia

12

52004236
O-ring 71.0x3.55 EPDM, 5 pieces

Número de dibujo

Referencia

21

52004137
Sealing set EPDM,cover F13/17/18/27,5pc

Número de dibujo

Referencia

21

52004277
Sealing set EPDM 73.0x3.0, 10 pieces

Número de dibujo

Referencia

21

52008495
Sealing set FVQM, cover F27, 5 pc.

Número de dibujo

Referencia

21

71114756
Adapter set cable entry NPT1/2

partes adicionales

Referencia

52004133
Adapter set cable gland M20

partes adicionales

Referencia

52004134
Adapter set cable entry G1/2

partes adicionales

Referencia

52004135
Cable entry G1/2, gasket

partes adicionales

Referencia

52002447
Cable entry NPT1/2, gasket

partes adicionales

Referencia

52002448
Cable gland M20, gasket

partes adicionales

Referencia

52004278
Cable gland M20 Metal F15, gasket

partes adicionales

Referencia

71185029
Cover T13 "Terminal" Alu, gasket EPDM

Número de dibujo

Referencia

25

52007103
Lubricant "SYNTHESO GLEP1" (tube a 8g)

partes adicionales

Referencia

52005977
Electronics FEL51 19-253VAC

Número de dibujo

Referencia

30

52002304
Electronics FEL52 10-55VDC-PNP

Número de dibujo

Referencia

30

52002305
Electronics FEL54 relays DPDT

Número de dibujo

Referencia

30

52002306
Electronics FEL55 11-36VDC

Número de dibujo

Referencia

30

52002307
Electronics FEL56 NAMUR

Número de dibujo

Referencia

30

52002308
Electronics FEL57 PFM

Número de dibujo

Referencia

30

52002309
Electronics FEL58 NAMUR

Número de dibujo

Referencia

30

52006454
Electronics FEL50A,PA,HW02.00,SW01.03.00

Número de dibujo

Referencia

30

71074953
Modification name plate, non Ex

partes adicionales

Referencia

71067434
Protection cover F16 housing

Referencia

71127760
Weather protection cover F6/F10

Referencia

942262-0000
Weather protection cover F13/F17/F18/F27

Referencia

71040497
Fork protection screwed

Referencia

71639787
Fork protection screwed and slitted

Referencia

71639788

	EN	ES
20/01/2017
30/06/2016
31/07/2010
31/01/2006
18/03/2004

Liquiphant S FTL70

Predecesor

Sucesor

Liquiphant FTL64

Principio de medida

Característica / Aplicación

Especialidades

Suministro / Comunicación

Temperatura ambiente

Temperatura del proceso

Presión de proceso absoluta / límite de sobrepresión máx.

Principales partes húmedas

Conexión a proceso

Longitud del sensor

Comunicación

Certificados / Aprobaciones

Aprobaciones de seguridad

Aprobaciones de diseño

Aprobación marítima

Opciones

Componentes

Back

Liquiphant S FTL70, FTL71 Technical Information

Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA

Bedienungsanleitung/ Operating Instuction Liquiphant.

Liquiphant S FTL70-########7##, FTL71-########7## Operating Instructions

Liquiphant S FTL70, FTL71 Operating Instructions

Exchange of sensor on Liquiphant M/S

Bedienungsanleitung/ Operating Instuctions Liquiphant M/S + FEL57

EA Fork protection Marine application

Diagnostics plug Installation instruction

Cover for housing T13 terminal compartment Installation instruction

Back

Cover F13 Ex Alu, gasket

Cover F17 Alu, gasket

Cover T13 Alu, gasket EPDM

Cover F16 grey, PBTP, gasket

Cover F16 transparent, gasket

Cover F27 316L, gasket EPDM

Adapter set housing/electronics FTL5x/7x

O-ring 71.0x3.55 EPDM, 5 pieces

Sealing set EPDM,cover F13/17/18/27,5pc

Sealing set EPDM 73.0x3.0, 10 pieces

Sealing set FVQM, cover F27, 5 pc.

Adapter set cable entry NPT1/2

Adapter set cable gland M20

Adapter set cable entry G1/2

Cable entry G1/2, gasket

Cable entry NPT1/2, gasket

Cable gland M20, gasket

Cable gland M20 Metal F15, gasket

Cover T13 "Terminal" Alu, gasket EPDM

Lubricant "SYNTHESO GLEP1" (tube a 8g)

Electronics FEL51 19-253VAC

Electronics FEL52 10-55VDC-PNP

Electronics FEL54 relays DPDT

Electronics FEL55 11-36VDC

Electronics FEL56 NAMUR

Electronics FEL57 PFM

Electronics FEL58 NAMUR

Electronics FEL50A,PA,HW02.00,SW01.03.00

Modification name plate, non Ex

Protection cover F16 housing

Weather protection cover F6/F10

Weather protection cover F13/F17/F18/F27

Fork protection screwed

Fork protection screwed and slitted

Valoramos su privacidad
